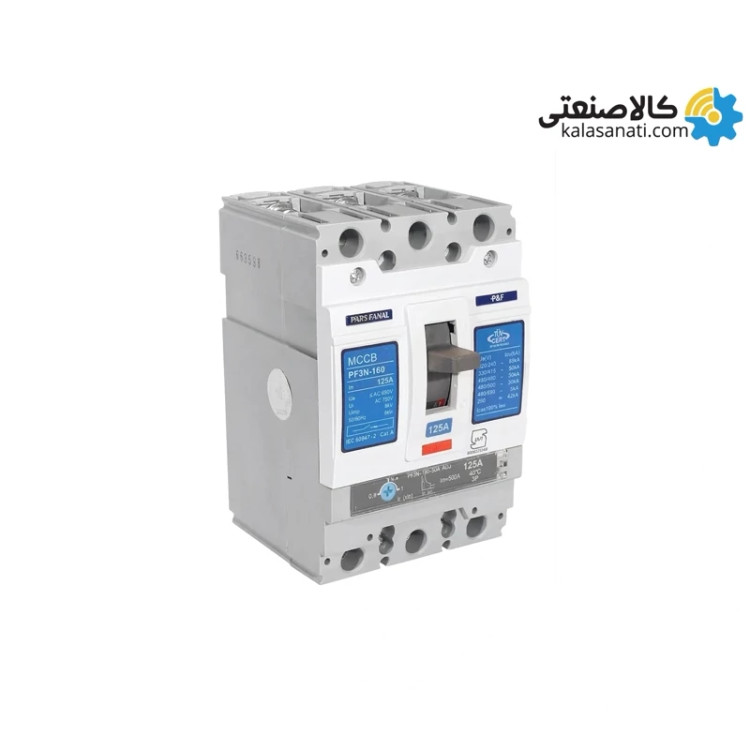

کلید اتوماتیک پارس فانال 125 آمپر قابل تنظیم حرارتی PF3N-160
توضیحات
مدل:
PFN3 - 160 Adj
جریان نامی:
125 آمپر
تعداد پل:
سه پل
قابلیت تنظیم جریان:
دارد (قابل تنظیم حرارتی)
حداکثر جریان قابل تحمل اتصال کوتاه:
50kA
کلید اتوماتیک پارس فانال 125 آمپر قابل تنظیم حرارتی PF3N-160
، برای حفاظت مدارهای الکتریکی در برابر اضافه بار طراحی شدهاند. این کلیدها از مکانیزم حرارتی (Thermal) برای تشخیص اضافه بار استفاده میکنند و امکان تنظیم آستانه جریان را فراهم میآورند. در کاربردهایی که بار مصرفی متغیر است یا نیاز به تطبیق دقیق با مشخصات تجهیزات وجود دارد، این کلیدها انتخاب مناسبی هستند.
مکانیزم حرارتی بر اساس انبساط فلزات دولایه (Bimetallic Strip) عمل میکند. هنگامی که جریان عبوری از حد تنظیمشده بیشتر شود، حرارت تولیدی باعث خمیدگی فلز دولایه و در نتیجه قطع مدار میشود. این فرآیند با تاخیر زمانی مشخص (معمولاً چند ثانیه تا چند دقیقه بسته به میزان اضافه بار) انجام میشود تا از قطعهای غیرضروری در هنگام جریانهای گذرای کوتاهمدت جلوگیری شود. قابلیت تنظیم آستانه جریان، امکان سفارشیسازی حفاظت برای بارهای مختلف را فراهم میکند.
این کلیدها دارای ظرفیت قطع بالا (Breaking Capacity) هستند و میتوانند در شرایط اتصال کوتاه، مدار را بهطور ایمن قطع کنند. سازگاری با استانداردهای IEC 60947-2 و امکان نصب لوازم جانبی مانند کنتاکت کمکی، رله شنت و رله آندر ولتاژ، انعطافپذیری بالایی در طراحی تابلوهای برق ایجاد میکند.
مزایا کلید اتوماتیک پارس فانال 125 آمپر قابل تنظیم حرارتی PF3N-160
انعطافپذیری در تنظیمات
: اصلیترین مزیت کلیدهای قابل تنظیم حرارتی پارس فانال است. امکان تنظیم آستانه جریان بین 80 تا 100 درصد جریان نامی، تطبیق دقیق با بار مصرفی را ممکن میسازد. این ویژگی در پروژههایی که بارها در طول زمان تغییر میکنند یا نیاز به بهینهسازی حفاظت دارند، بسیار ارزشمند است.
ظرفیت قطع بالا
: در شرایط اتصال کوتاه، ایمنی تاسیسات را تضمین میکند. این کلیدها میتوانند جریانهای خطای بالا را بدون آسیب به مکانیزم داخلی قطع کنند.
حفاظت دقیق در برابر اضافه بار
: با تاخیر زمانی مناسب، از قطعهای غیرضروری جلوگیری میکند.
قابلیت نصب لوازم جانبی
: امکان یکپارچهسازی با سیستمهای کنترل و نظارت را فراهم میآورد.
انطباق با استانداردهای بینالمللی
عمر مفید طولانی
معایب کلید اتوماتیک پارس فانال 125 آمپر قابل تنظیم حرارتی PF3N-160
هزینه اولیه بالاتر
: نسبت به کلیدهای فیکس، مهمترین محدودیت است. در پروژههایی که بار ثابت است و نیازی به تنظیم وجود ندارد، این هزینه اضافی توجیه اقتصادی ندارد.
پیچیدگی تنظیمات
: نیاز به دانش فنی دارد. تنظیم نادرست میتواند منجر به حفاظت ناکافی یا قطعهای مکرر شود.
زمان واکنش نسبتاً طولانیتر
: در برابر اضافه بار (به دلیل ماهیت حرارتی) در مقایسه با حفاظتهای الکترونیکی، از محدودیتهای این نوع کلیدهاست.
--- مشخصات عمومی ---
ملاحظات مهم: این کالا قبل از ارسال به لحاظ سلامت فیزیکی بررسی و تایید می گردد.
برند کلید اتوماتیک: پارس فانال
ملاحظات مربوط به گارانتی: دریافت گارانتی کالا منوط بر ارسال آن برای شرکت تولید کننده یا نماینده آن است و در صورتی که ایراد از مصرف کننده نباشد، شامل گارانتی خواهد شد.
مدت زمان گارانتی: 24 ماه
بازه زمانی ارسال: نیاز به پیگیری از تامین کننده
--- مشخصات فنی ---
جریان نامی (آمپر): 125A
تیپ بدنه: 160
تعداد پل: سه پل
قابلیت تنظیم جریان: دارد (قابل تنظیم حرارتی - غیر قابل تنظیم مغناطیسی)
حداکثر جریان قابل تحمل اتصال کوتاه (کیلو آمپر): 50kA
قابلیت نصب موتور (AC/DC): دارد
قابلیت نصب رله شنت ، آندر ولتاژ و کمکی: دارد
سایر مشخصات: حفاظت اضافه بار (Ir) قابل تنظیم از 80 درصد جریان نامی, - قابلیت نصب افقی و عمودی, - کنترل و قطع جریان های اضافه بار و اتصال کوتاه, - مطابق با استاندارد IEC 60947-2
