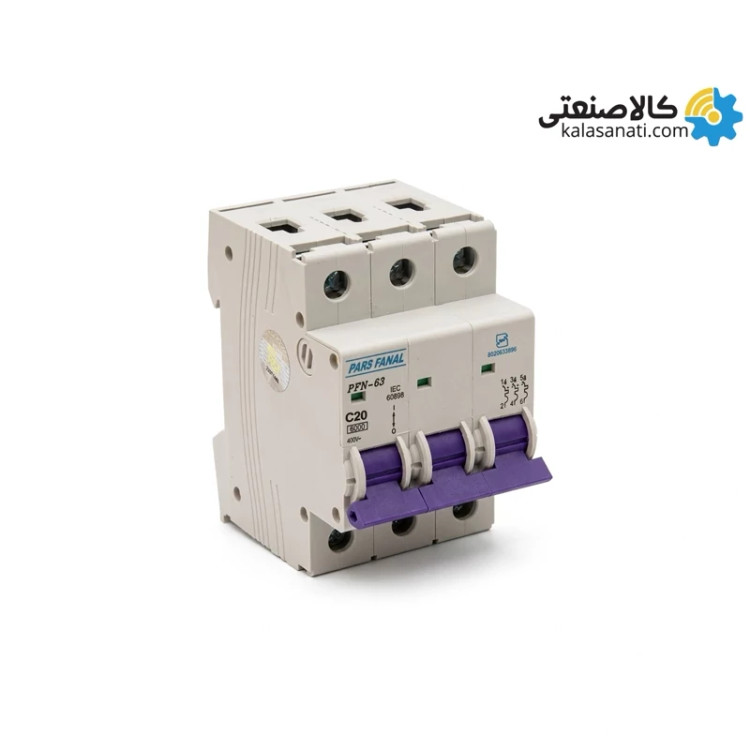

کلید مینیاتوری سه پل 20 آمپر پارس فانال تیپ PFN-63C

مدل: PFN-63/C20 جریان نامی: 20 آمپر تیپ کلید: C تعداد پل: سه پل حداکثر جریان قابل تحمل اتصال کوتاه: 6000 آمپر کلیدهای مینیاتوری سه‌پل تیپ C پارس فانال از سری PFN‑63 برای حفاظت مدارهای سه‌فاز در برابر اضافه‌بار و اتصال کوتاه طراحی شده‌اند. این کلیدها در بازه جریان نامی 2 تا 63 آمپر تولید می‌شوند و معمولاً در تابلوهای برق صنعتی، کارگاهی و سیستم‌های توزیع سه‌فاز مورد استفاده قرار می‌گیرند. منحنی قطع C در این کلیدها در محدوده 5 تا 10 برابر جریان نامی عمل می‌کند و همین ویژگی باعث می‌شود در مدارهایی که دارای بارهای القایی یا موتورهای الکتریکی هستند عملکرد پایداری داشته باشند. حداکثر جریان اتصال کوتاه قابل تحمل در این سری 6000 آمپر است که برای بسیاری از کاربردهای صنعتی سبک و نیمه‌صنعتی مناسب محسوب می‌شود. مکانیزم حفاظتی ترکیبی حرارتی و مغناطیسی در این کلیدها باعث می‌شود هم در برابر اضافه‌بارهای تدریجی و هم در برابر اتصال کوتاه ناگهانی از مدار محافظت شود. در صورت بروز خطا، هر سه فاز به طور همزمان قطع می‌شوند که این موضوع برای حفاظت صحیح تجهیزات سه‌فاز بسیار مهم است. طراحی ماژولار و قابلیت نصب روی ریل DIN نیز باعث می‌شود نصب این کلیدها در انواع تابلو برق صنعتی به سادگی انجام شود. مزایا کلیدهای مینیاتوری سه‌پل تیپ C پارس فانال PFN‑63 یکی از مهم‌ترین مزایای کلیدهای سه‌پل تیپ C امکان حفاظت همزمان سه فاز در مدارهای صنعتی است که باعث می‌شود در صورت بروز خطا، کل مدار سه‌فاز به طور کامل از شبکه جدا شود. منحنی قطع C باعث می‌شود این کلیدها برای مدارهایی که دارای موتورهای الکتریکی، پمپ‌ها، کمپرسورها و تجهیزات القایی هستند عملکرد مناسبی داشته باشند و در لحظه راه‌اندازی موتور دچار قطع ناخواسته نشوند. قدرت قطع 6000 آمپر نیز حفاظت قابل قبولی در برابر اتصال کوتاه ایجاد می‌کند و از آسیب دیدن تجهیزات صنعتی جلوگیری می‌کند. تنوع آمپراژ در این سری امکان استفاده از این کلیدها را در انواع تابلوهای توزیع سه‌فاز، تابلوهای کنترل موتور و خطوط تغذیه تجهیزات صنعتی فراهم می‌کند. ساختار ماژولار و نصب روی ریل DIN نیز باعث می‌شود طراحی و مونتاژ تابلو برق سریع‌تر و منظم‌تر انجام شود. معایب کلیدهای مینیاتوری سه‌پل تیپ C پارس فانال PFN‑63 قدرت قطع 6 کیلوآمپر برای بسیاری از کاربردهای صنعتی سبک مناسب است اما در برخی کارخانه‌ها یا شبکه‌های صنعتی با سطح اتصال کوتاه بالا ممکن است نیاز به کلیدهایی با قدرت قطع بالاتر وجود داشته باشد. ابعاد سه‌پل این کلیدها نسبت به مدل‌های تک‌پل و دوپل بزرگ‌تر است و در تابلوهایی با فضای محدود ممکن است محدودیت ایجاد کند. مانند سایر کلیدهای مینیاتوری، جریان نامی در این کلیدها ثابت است و امکان تنظیم آن وجود ندارد؛ بنابراین انتخاب آمپراژ مناسب در زمان طراحی مدار اهمیت زیادی دارد. در مقایسه با برخی برندهای اروپایی، کیفیت متریال داخلی و طول عمر مکانیزم در استفاده‌های بسیار سنگین صنعتی ممکن است پایین‌تر باشد، هرچند برای کاربردهای رایج ساختمانی و تجاری عملکرد قابل قبولی ارائه می‌دهد. --- مشخصات عمومی --- ملاحظات مهم: این کالا قبل از ارسال به لحاظ سلامت فیزیکی بررسی و تایید می گردد. برند کلید مینیاتوری: پارس فانال (P&F) ملاحظات مربوط به گارانتی: دریافت گارانتی کالا منوط بر ارسال آن برای شرکت تولید کننده یا نماینده آن است و در صورتی که ایراد از مصرف کننده نباشد، شامل گارانتی خواهد شد. مدت زمان گارانتی: 24 ماه بازه زمانی ارسال: نیاز به پیگیری از تامین کننده --- مشخصات فنی --- جریان نامی (آمپر): 20A تیپ کلید: C موتوری تیپ بدنه: 63 تعداد پل: سه پل حداکثر جریان قابل تحمل اتصال کوتاه (کیلو آمپر): 6kA قابلیت نصب کمکی: دارد سایر مشخصات: - کاربرد در مصارف برق صنعتی و خانگی, - قابلیت حفاظت در برابر اضافه جریان (اضافه بار) در مدار, - قابلیت عملکرد مغناطیسی در برابر اتصال کوتاه در مدار, - مطابق با استاندارد بین المللی IEC 60898, - دارای نشانگر حال قطع و وصل, - قابلیت نصب روی ریل 35mm, - دارای امکان پلمپ کلید
