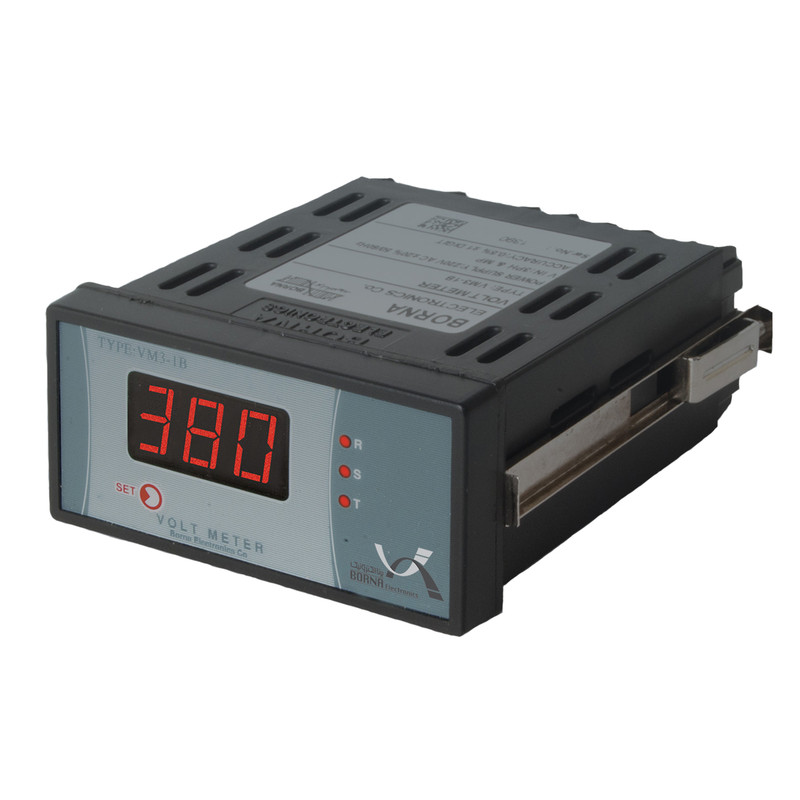

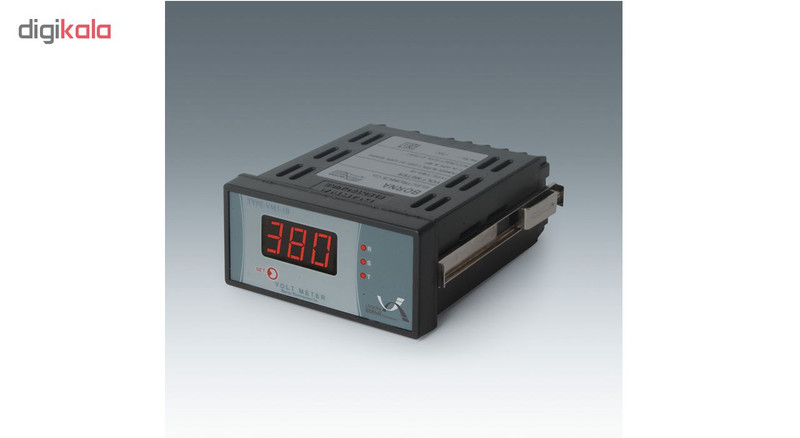

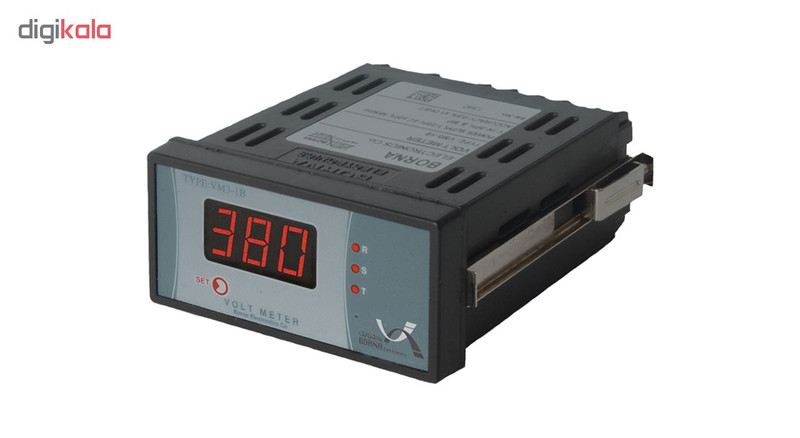

ولت متر سه فاز برنا الکترونیک مدل VM3-1B

دستگاه ولت متر سه فاز برنا الکترونیک مدل VM3-1B برای اندازه گیری ولتاژهای (خطی و فازی ) مورد استفاده قرار می گیرد.دستگاه در حالت عادی، ولتاژ فاز R نسبت به نول را نمایش میدهد و کارایی کلید به شرح زیر میباشد: با فشار دادن کلید، SET یکی از 6 حالت نمایش ولتاژهای فازی و خطی انتخاب شده و همزمان سیگنال مربوطه روشن می گردد. ترتیب نمایش ولتاژها به شرح زیر میباشد: دستگاه‭ ‬در‭ ‬حالت‭ ‬عادی‭ ‬فاز‭ ‬Rنسبت‭ ‬به‭ ‬نول‭ ‬را‭ ‬نمایش‭ ‬می‌دهد‭ ‬و‭ ‬با‭ ‬هر‭ ‬بار‭ ‬فشار‭ ‬دادن‭ ‬کلید‭ ‬SET‭ ‬مطابق‭ ‬شکل‭ ‬زیر‭ ‬تغییر‭ ‬می‌کند ( R‭ ‬S‭ ‬T‭ ‬RS‭ ‬RT‭ ‬ST‬‬‬‬‬) . همچنین مطابق با نمایش هر وضعیت چراغ مربوطه به آن روشن خواهد شد. توجه داشته باشین دستگاه آخرین وضعیت تنظیم شده را در حافظه خود ذخیره نموده و بعد از هربار قطع و وصل شدن برق اصلی دستگاه با آخرین حالت تنظیم شده مقادیر را نمایش می دهد.بعد‭ ‬از‭ ‬آخرین‭ ‬تنظیم،‭ ‬نمایشگر‭ ‬دستگاه‭ ‬یکبار‭ ‬چشمک‭ ‬می‭ ‬زند‭ ‬که‭ ‬به‭ ‬معنی‭ ‬ذخیره‭ ‬شدن‭ ‬آخرین‭ ‬حالت‭ ‬در‭ ‬حافظه‭ ‬دستگاه‭ ‬می‭ ‬باشد ،اگر بعد از وارد شدن به منوی تنظیم CT کلید را به مدت 3 ثانیه فشار ندهید، تغییرات ذخیره نشده و دستگاه به حالت نمایش جریان بر می گردد. هنگام نصب و راه اندازی محصول توجه داشته باشید که ترمینال های A1وA2 ورودی 220 ولت و برای تغذیه دستگاه می باشد که می توان از یکی از فازها و نول گرفته شود.
