کلید راکر مدل 3P-SQ-R بسته 4 عددی

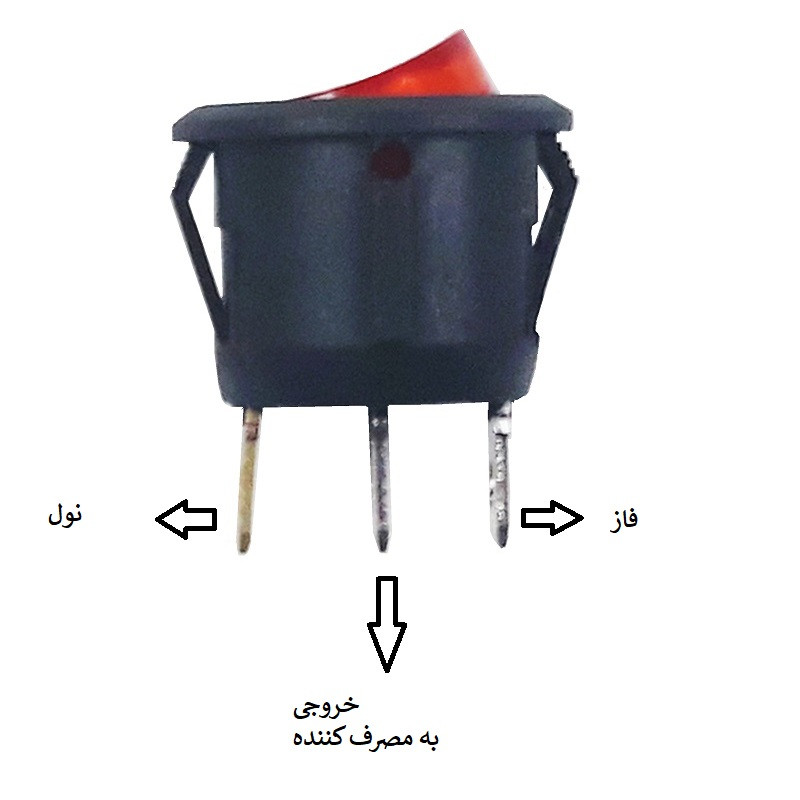

کلید راکر مدل مدل 3P-SQ-R را می توان اغلب در دستگاههای الکتریکی و الکترونیکی کاربرد دارد . قطع و وصل جریان الکتریکی با روشن و خاموش شدن چراغ کاربر را از وضعیت مطلع می کند . این کلید 3 پین دارد که یک پین به رنگ طلایی است و به نول متصل می شود ( برای روشن شدن چراغ نئون دستگاه ) و دو پین دیگر را مانند یک کلید تک پل ودر مسیر فاز قرار داد طوری که با قرار گرفتن در وضعیت 1 چراغ نئون کلید روشن شده و اتصال نیز برقرار شود. ورودی فاز در سمت دیگر کلید قرار دارد و خروجی کلید پین وسط می باشد .اگر اشتباه این اتصال صورت بگیرد و فاز به وسط وصل شود کلید روشن و خاموش می کند و قطع و وصل انجام می شود ولی چراغ کلید همواره روشن خواهد ماند . در یکی از تصاویر آلبوم راهنمای اتصالات آمده است .جهت نصب کلید حفره ای به قطر 21 میلیمتر لازم است تا کلید در آن جای گیرد و با خار دو سمت در جای خود تثبیت شود .
